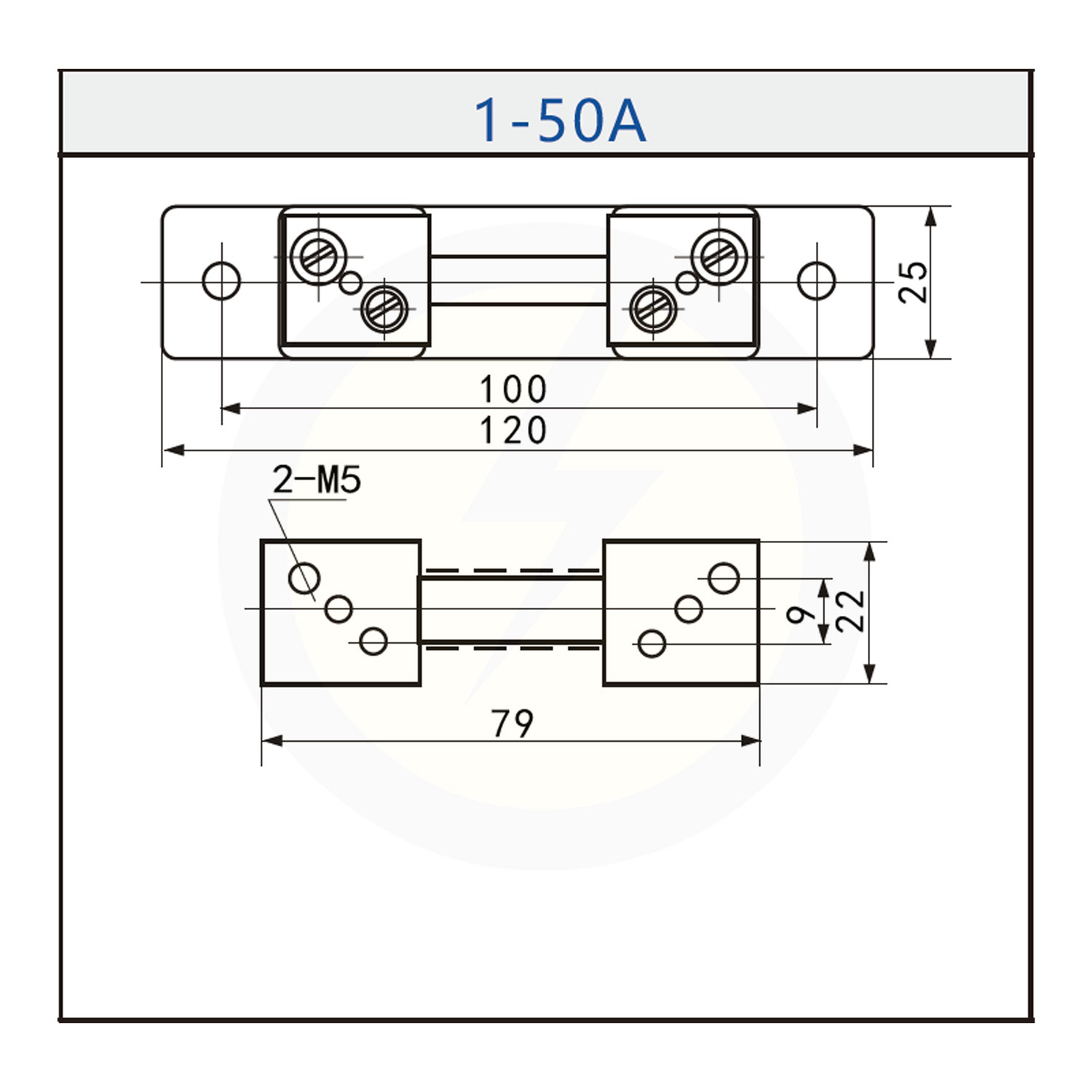

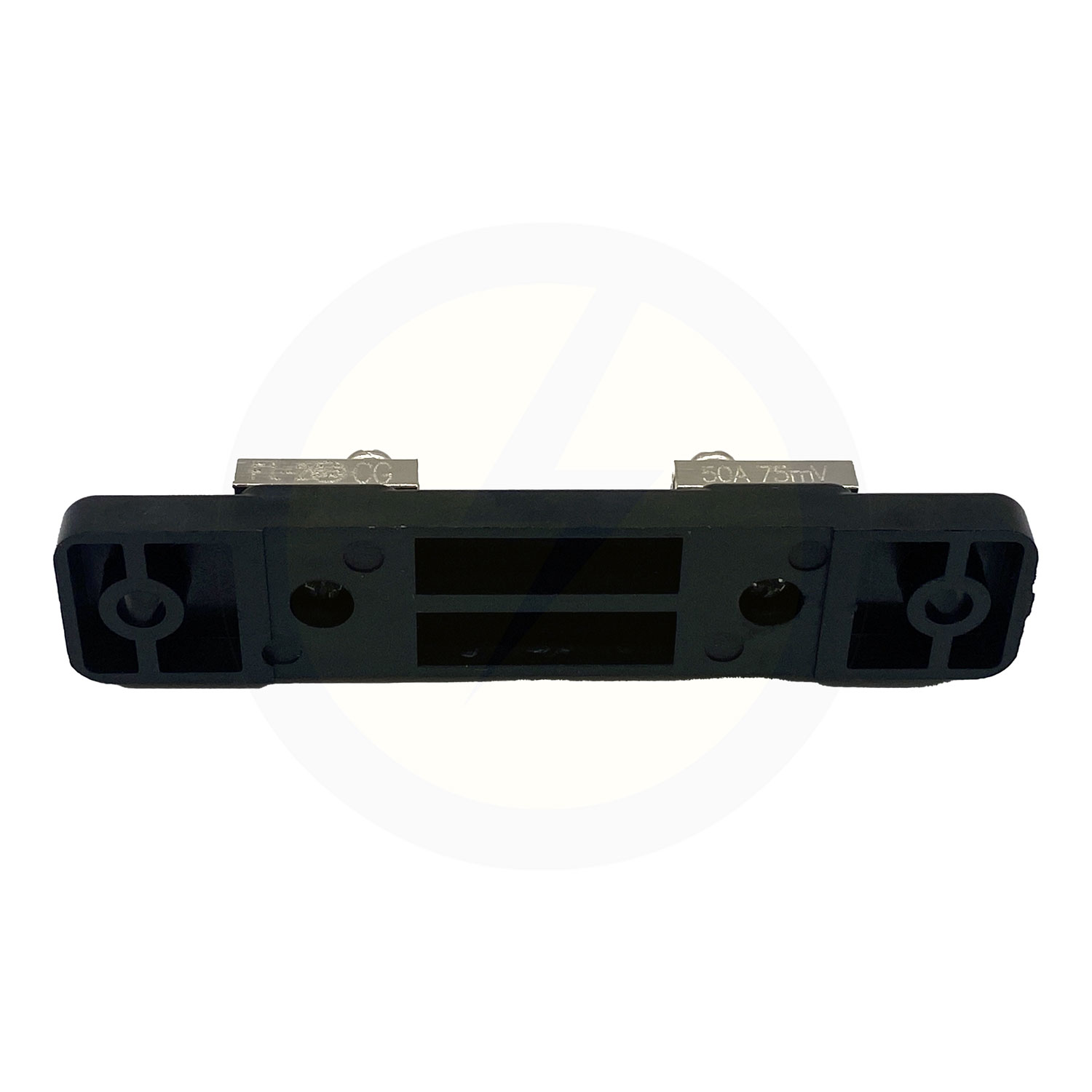

DC Shunt 50A / 75mV - Typ: FL-2

Bidirektionale Messungen für kWh, W, A, etc. LCD Ziffer und Zeichenanzeige mit weiß-bläulicher Hintergrundbeleuchtung direkte Bedienung durch Tasten auf der Frontseite S0 Ausgänge für Import oder Export RS485 Modbus RTU Kommunikationsschnittstelle DC Shunt Anschluss (Shunt nicht im Lieferumfang) Class 1 DC Hilfsspannungsversorgung 9 ~ 40V Technische Spezifikationen: DC Spannungseingang 5 ~ 1000V DC Hilfsspannungseingang 9 ~ 40V DC (DCM230-2 / 2-1-1-1) DC Shunt Eingang 75mV Strommessbereich (über Shunt) 0 ~ 2000A Eigenstromverbrauch ⋜ 2W / 5VA Spannungsfestigkeit 4,4KV AC für 1 Minute Impulsspannungsfestigkeit 6.4kV - 1.2/50μS waveform Anzeige LCD einzeilig mit Backlit max. Wert 999999.9kWh S0 Impulsausgang S0 Impulsausgänge (elektrisch) 1 (IEC62053-31 Class A) Impulskonstante 1000 , 100 , 10 , 1 imp/kWh Impulsstandzeit 60 , 100 , 200 ms S0 Impulsausgänge (optisch - LED Frontseite) 1 für Import kWh / Export kWh / total kWh Modbus Bustyp RS485 Protokoll Modbus-RTU (Modbus™ Word order) Baudrate 1200, 2400, 4800, 9600, 19200 bps Adressbereich (nnn - 3 stellig) 001 bis 247 Parität NONE/EVEN/ODD Datenbits 8 Stopbits 1 oder 2 Leistungskriterien Umgebungsluftfeuchtigkeit ⋜90% (nicht kondensierend) Temperaturbereich -25°C ~ +70°C Zertifizierung CE , GB/T 33708-2017 Installationskategorie CAT II Mechanische Umgebung M1 Elektromangnetische Umgebung E2 Genauigkeitsklasse 1 (+/- 1% max. Messabweichung) Mechanik Befestigung auf 35 mm DIN Trägerschiene Platzbedarf 36 mm - entspricht 2 TE Abmessungen 36x99x63 (BxHxT) DIN 43880 Schutzklasse IP51 (innen) Brandschutz selbstverlöschend UL94V-0

Bidirektionale Messungen für kWh, W, A, etc. LCD Ziffer und Zeichenanzeige mit weiß-bläulicher Hintergrundbeleuchtung direkte Bedienung durch Tasten auf der Frontseite S0 Ausgänge für Import oder Export RS485 Modbus RTU Kommunikationsschnittstelle DC Shunt Anschluss (Shunt nicht im Lieferumfang) Class 1 AC Hilfsspannungsversorgung 85 ~ 300V AC Technische Spezifikationen: DC Spannungseingang 5 ~ 1000V DC Hilfsspannungseingang 85 ~ 300V AC (DCM230-1) 1-1-1-1 DC Shunt Eingang 75mV Strommessbereich (über Shunt) 0 ~ 2000A Eigenstromverbrauch ⋜ 2W / 5VA Spannungsfestigkeit 4,4KV AC für 1 Minute Impulsspannungsfestigkeit 6.4kV - 1.2/50μS waveform Anzeige LCD einzeilig mit Backlit max. Wert 999999.9kWh S0 Impulsausgang S0 Impulsausgänge (elektrisch) 1 (IEC62053-31 Class A) Impulskonstante 1000 , 100 , 10 , 1 imp/kWh Impulsstandzeit 60 , 100 , 200 ms S0 Impulsausgänge (optisch - LED Frontseite) 1 für Import kWh / Export kWh / total kWh Modbus Bustyp RS485 Protokoll Modbus-RTU (Modbus™ Word order) Baudrate 1200, 2400, 4800, 9600, 19200 bps Adressbereich (nnn - 3 stellig) 001 bis 247 Parität NONE/EVEN/ODD Datenbits 8 Stopbits 1 oder 2 Leistungskriterien Umgebungsluftfeuchtigkeit ⋜90% (nicht kondensierend) Temperaturbereich -25°C ~ +70°C Zertifizierung CE , GB/T 33708-2017 Installationskategorie CAT II Mechanische Umgebung M1 Elektromangnetische Umgebung E2 Genauigkeitsklasse 1 (+/- 1% max. Messabweichung) Mechanik Befestigung auf 35 mm DIN Trägerschiene Platzbedarf 36 mm - entspricht 2 TE Abmessungen 36x99x63 (BxHxT) DIN 43880 Schutzklasse IP51 (innen) Brandschutz selbstverlöschend UL94V-0
